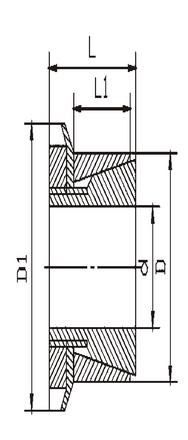

CQ192型脹緊聯結套 | |||||||||
規格 | 尺寸 | 額定負載 | 脹套與軸結 合面壓力 Mpa | 脹套與轂結合面壓力Mpa | 鎖緊螺釘 | 重量約(KG) | |||
dxDxL | L1 | D1 | 軸向力(KN) | 扭矩 (N.m) | N*Type (G.12.9) | 擰緊力矩(N.M) | |||
14*25*30 | 20 | 32 | 9 | 61 | 81 | 43 | M20*1 | 95 | 0.08 |
15*25*30 | 20 | 32 | 9 | 72 | 82 | 46 | M20*1 | 95 | 0.08 |
16*25*30 | 20 | 32 | 9 | 73 | 75 | 45 | M20*1 | 95 | 0.07 |
17*25*32 | 20 | 32 | 9 | 82 | 72 | 46 | M20*1 | 95 | 0.09 |
18*30*32 | 20 | 38 | 10 | 98 | 78 | 44 | M25*1.5 | 160 | 0.12 |
19*30*32 | 20 | 38 | 11 | 102 | 73 | 44 | M25*1.5 | 160 | 0.12 |
20*30*32 | 20 | 38 | 11 | 110 | 69 | 44 | M25*1.5 | 160 | 0.11 |
22*35*36 | 25 | 45 | 13 | 165 | 71 | 45 | M30*1.5 | 220 | 0.18 |
24*35*36 | 25 | 45 | 14 | 178 | 65 | 45 | M30*1.5 | 220 | 0.16 |
25*35*36 | 25 | 45 | 14 | 178 | 58 | 43 | M30*1.5 | 220 | 0.19 |
28*40*36 | 30 | 52 | 17 | 248 | 54 | 40 | M35*1.5 | 340 | 0.24 |
30*40*42 | 30 | 52 | 17 | 273 | 51 | 40 | M35*1.5 | 340 | 0.24 |
32*45*44 | 30 | 58 | 21 | 347 | 59 | 45 | M40*1.5 | 480 | 0.32 |
35*45*44 | 30 | 58 | 22 | 406 | 57 | 47 | M40*1.5 | 480 | 0.32 |
38*50*45 | 30 | 65 | 25 | 510 | 62 | 46 | M4.5*1.5 | 680 | 0.35 |
40*50*45 | 30 | 65 | 27 | 520 | 54 | 44 | M4.5*1.5 | 680 | 0.33 |
42*55*46 | 30 | 70 | 29 | 650 | 68 | 52 | M50*1.5 | 870 | 0.43 |
45*55*46 | 30 | 70 | 31 | 660 | 57 | 48 | M50*1.5 | 870 | 0.40 |
48*60*46 | 30 | 75 | 34 | 810 | 58 | 48 | M55*2.0 | 970 | 0.45 |
50*60*46 | 30 | 75 | 34 | 850 | 58 | 49 | M55*2.0 | 970 | 0.40 |
55*65*46 | 30 | 80 | 37 | 1020 | 59 | 50 | M60*2.0 | 1100 | 0.44 |
60*70*52 | 30 | 85 | 43 | 1290 | 62 | 52 | M65*2.0 | 1300 | 0.55 |
